一、功能說明

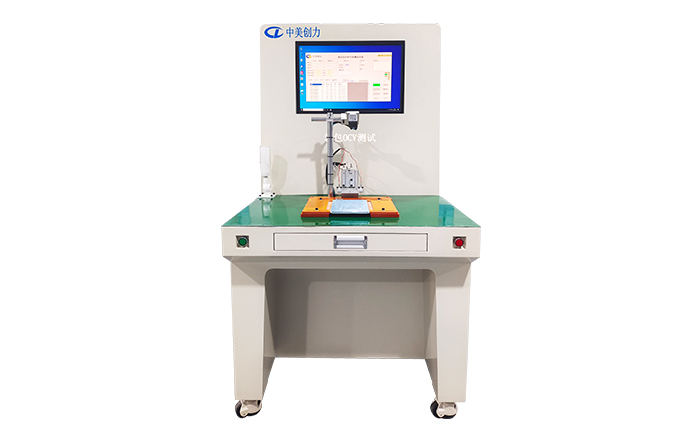

軟包電芯 OCV 測試分選設備是一款用于對軟包電芯進行內阻、電壓測試，并掃碼查詢客戶出廠提供的電壓、內阻等數據進行對比及 K 值判定是否合格的設備。該設備自帶高速掃碼槍?zhuān)呔軆?nèi)阻、電壓自動測試系統。且設備結構設計簡潔大方，性能穩定。

二、工藝流程

通過人機界面的軟件導入電芯出廠原始電壓、內阻等數據→軟件上設定電池內阻、電壓、K 值范圍等參數→人工將軟包電芯放到治具上→按下綠色按鈕啟動→掃描槍讀取條碼信息數據搜索原始電壓、內阻等數據→同時測試氣缸測試內阻和電壓（測試儀上傳數據到軟件）→數據比對判定是否合格并輸出提示信息；設備配置聲光提示，故障報警等。操作參數可根據客戶的實際要求設定。

三、設備技術參數

工作電壓：?jiǎn)蜗?AC220V±5%/50Hz, 功率：P≤600W

工作氣源：0.4~0.6Mpa

軟包電芯規格：標準機型 H*W*T=239*140*7.6，可訂制不同尺寸電芯

測試效率：1 秒/PCS

設備重量：約 100 ㎏

外形尺寸：850（寬）×800（深）×1550（高）mm

K 值測試：可對樣品按小時和天的測試 K 值

測試參數：開路電壓、交流內阻

開路電壓：精度 +/- 0.05% rdg， +/- 2dgt? 顯示精度 0.0001 伏

交流內阻：精度 +/- 0.5% rdg，+/- 2dgt? ? 顯示精度 0.01 毫歐
